詳細說明：

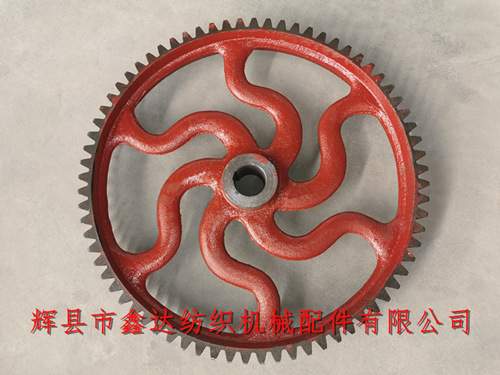

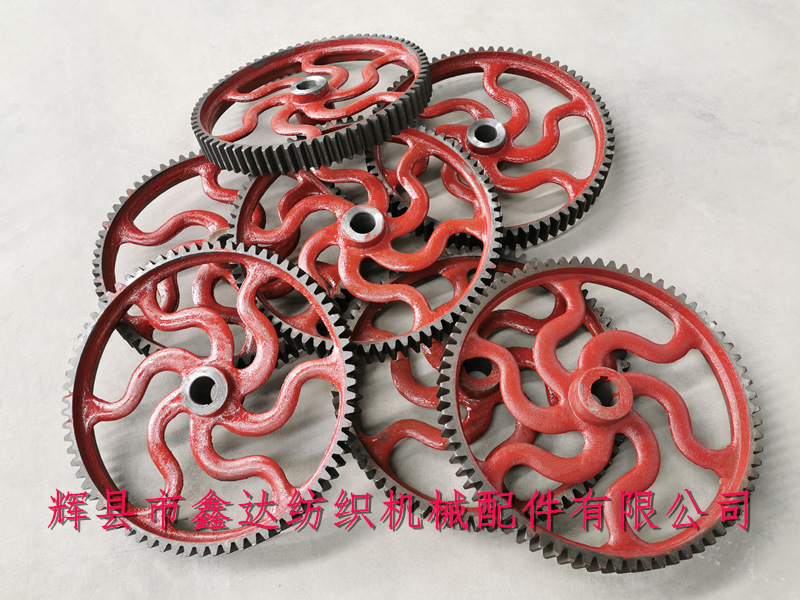

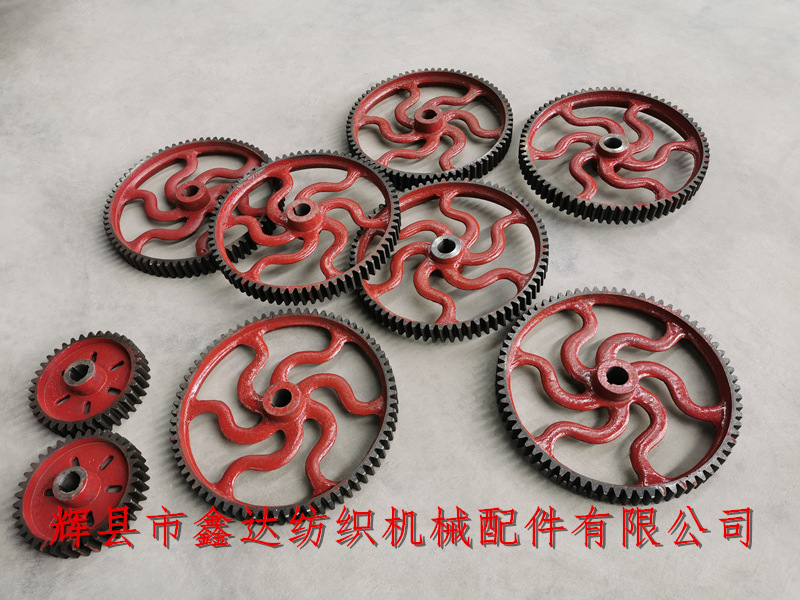

鑫達紡織機械配件長期提供有梭織機紡織配件E2織布機踏盤軸齒輪72牙紡織齒輪，說明：E2為72齒，0204為76齒，1511、1515織布機使用的踏盤軸齒輪為通用型紡織配件，齒數72牙，紡織齒輪銑齒加工前采用球鐵材料配比鑄造，牙齒上部磨滅不超過1.6毫米，不允許有缺牙、斷牙情況。1515紡織配件、E2織布機踏盤軸齒輪、1511型72牙紡織齒輪的顏色分為綠色和紅色，綠色是生鐵材料鑄造，紅色是球鐵材料加工。

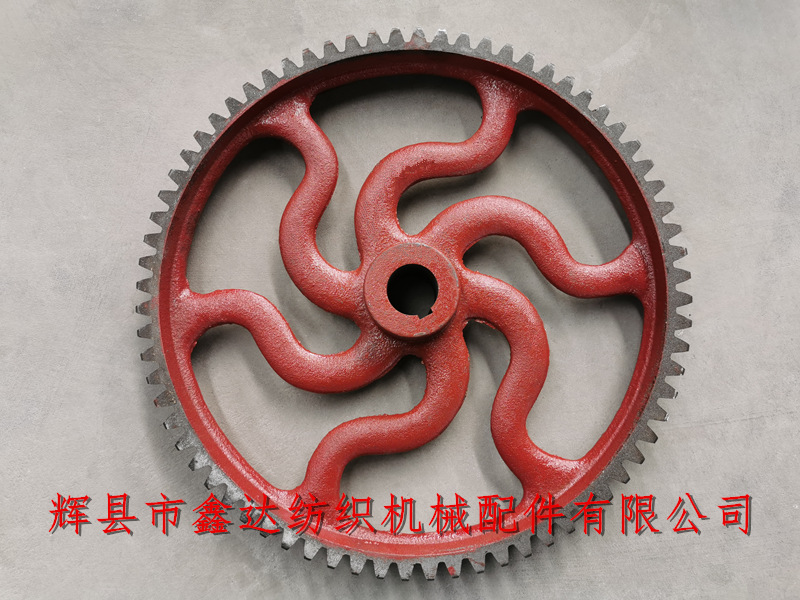

織布機踏盤軸齒輪E2（如上圖72牙紡織齒輪）的外直徑是46.8厘米，內孔直徑是42毫米，鍵槽寬度是12mm，外圈牙齒寬度是4.93厘米，鍵槽深度：外側3.5mm，內側2mm，這是由于固定齒輪用的E8鉤頭鍵的外形呈斜坡形的原因所致。
單個紡織齒輪配件E2的重量是13.65公斤，中間圓臺高度是73.5mm，圓臺外直徑是79mm，每臺織布機使用1件。踏盤軸齒輪是織布機投梭裝置的重要部件，織布機齒輪質量的好壞直接影響到投梭效果及使用壽命，很多生鐵材料制成的E2齒輪還沒有被安裝到織布機械設備上時就已損壞，而球鐵材質的紡織齒輪具有很好的耐磨性和延展性，大大的延長了齒輪自身的壽命。

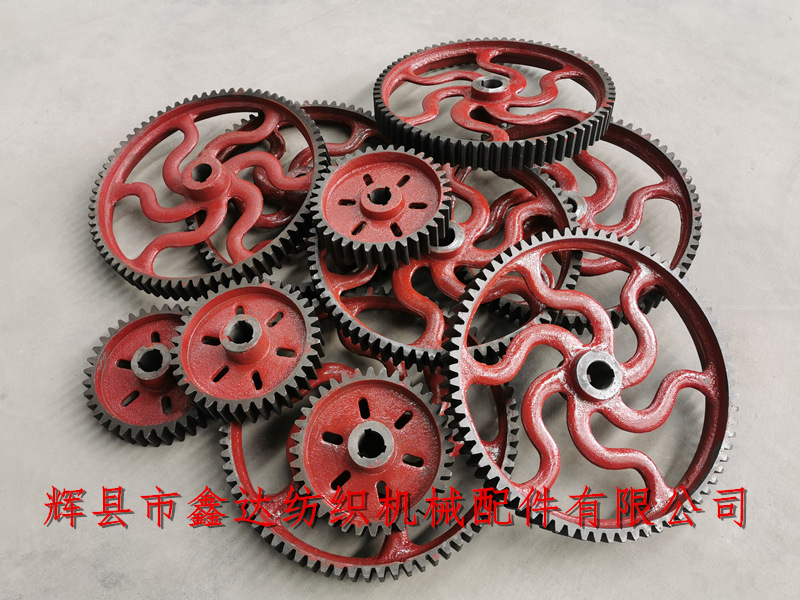

紡織機齒輪在生產加工過程中采用銑齒（模數6.32）可以保證其與D7或3210彎軸齒輪的良好配合，牙齒咬合深度、接觸面積都有一定的提升。模數=齒輪外直徑÷（齒數+2）=467.4÷（72+2）≈6.32，關于紡織配件E2織布機齒輪有著不同的版本，公制鍵槽寬度12mm，英制鍵槽寬度則是10mm。
如果想了解72牙紡織機齒輪的各項參數、踏盤軸齒輪E2的各個細節照片等信息，請聯系我公司咨詢詳情，紡織機翻砂鑄造齒輪、72齒精確銑齒齒輪、紡機配件齒輪、織布機齒輪的種類多種多樣，歡迎各紡織企業來樣或提供圖紙進行咨詢。
