詳細說明：

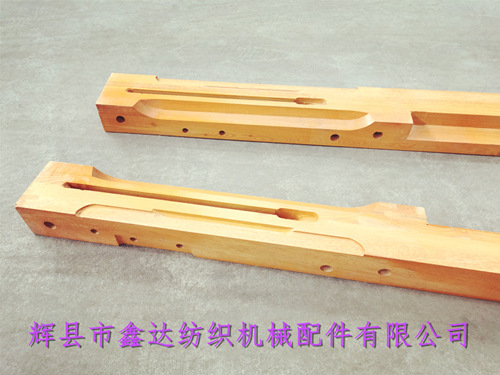

輝縣市鑫達紡織機械配件有限公司提供GA615-3106織機筘框木（56寸自動換梭大龍），織布機筘框木（大龍、筘床）分為手工換梭和自動換梭兩種規格，自動換梭織布機使用的筘框木兩端不同，一側是梭庫側，有弧形凹槽（安裝3308梭箱底板），另一側是開關側，沒有（安裝3307梭箱底板）。

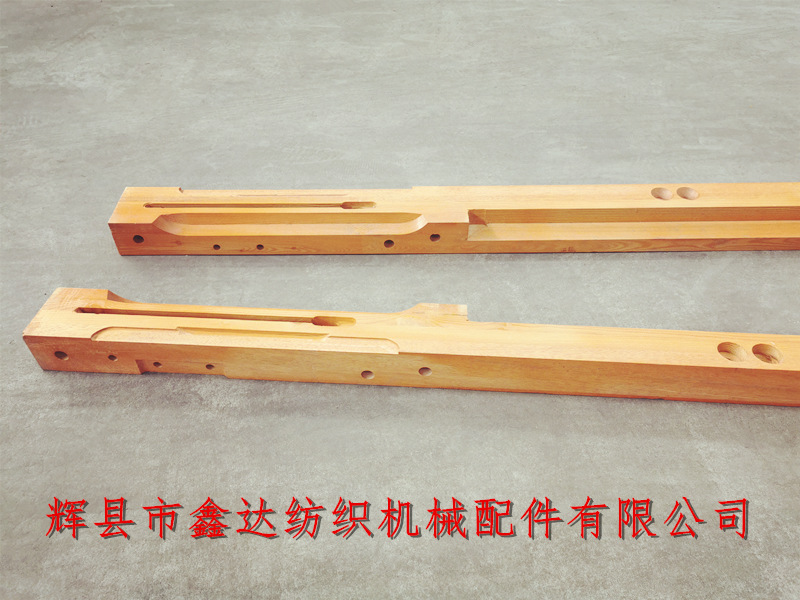

上圖是梭庫側（又名換梭側），圖中靠近上方的是左手車，下方是右手車，它們側面固定滑動箱采用雙孔設計，56寸筘框木的總長度是2633mm，其上部的面寬是107.5mm，后部厚度是70.5mm，前部厚度是76.5mm。
3106筘框木上平面的四個圓形凹槽是固定K82懸掛鐵用墊塊，下方固定K26筘夾軸活動腳。筘框木（筘床、大龍）的材質是落葉松，一般采用三塊木條膠合而成，這樣可以防止筘框木變形。
筘框木（織機筘床）的安裝要求：與機件接觸處凹陷超過1.6mm，正面裂長超過150mm，頭端縱橫十字裂紋或單向裂紋超過一半，其深度用0.4mm塞尺插入超過25mm的情況下，判為不良。曲柄軸在前死心，扭曲水平-七點水平±0.2mm（用筘座角度校正儀測量走梭板三個點位，梭箱底板兩側各2個點位。
