詳細說明：

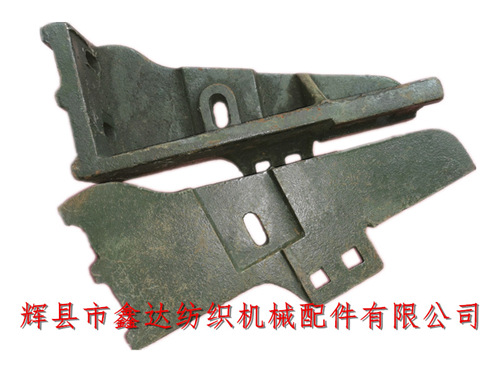

輝縣市鑫達紡織機械配件常年提供GA615-135全自動織布機曲軸側支架F41，與曲柄軸支架（F40）連接組裝，用于支撐彎軸的軸頭，并固定在與電動機座同側的墻板上，織布機支架F41的總長度是28厘米，寬度12cm，厚度6.5厘米，材質是灰鐵，由于加工模具的不同，其重量也有差別，下圖中的曲軸支架重量是4公斤/只。
上圖中的F41彎軸側支架適用于不同門幅規格的1511、1515、GA611、GA615等織布機，曲柄軸支架F40的直線跨度是447毫米，側面的高低孔位置用于連接安裝F40。彎軸側支架F41分左右手，上圖依次是右手、左手，每臺織布機使用1個F41。
GA615型織布機使用的F41固定在墻板4302上，水平安裝，GA615-135門幅織機是指機器的織造寬度是135厘米（即1.35米，稱為56英寸）。
關于GA615型織布機器外廓尺寸：
寬：2692mm（1350織機=56英寸），2866mm（1500織機=63寸），2968mm（1600織機=67英寸），3171mm（1800織機=75英寸）
深：1656mm
高：1540mm（平紋），2250mm（多臂）
如需采購75織機配件,織布機支架,曲軸支架,135全自動織布機曲軸側支架F41等產品，請聯系我公司楊先生，歡迎光臨！
