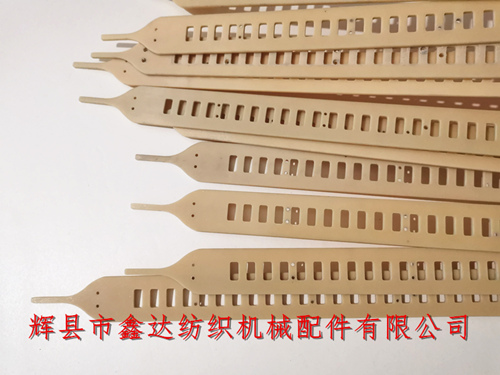

輝縣市鑫達紡織機械配件有限公司提供AC/2S劍帶舒美特劍桿機接緯劍帶及送緯劍代，由于舒美特劍桿織機使用的接緯劍頭和送緯劍頭的不同，配套的劍代前部外形有區別，接緯劍帶的前部兩個孔在同一水平線上，劍帶頭居于中間位置，而送緯劍帶的前部兩個孔是斜孔，且間距較大，劍帶頭偏向一側。

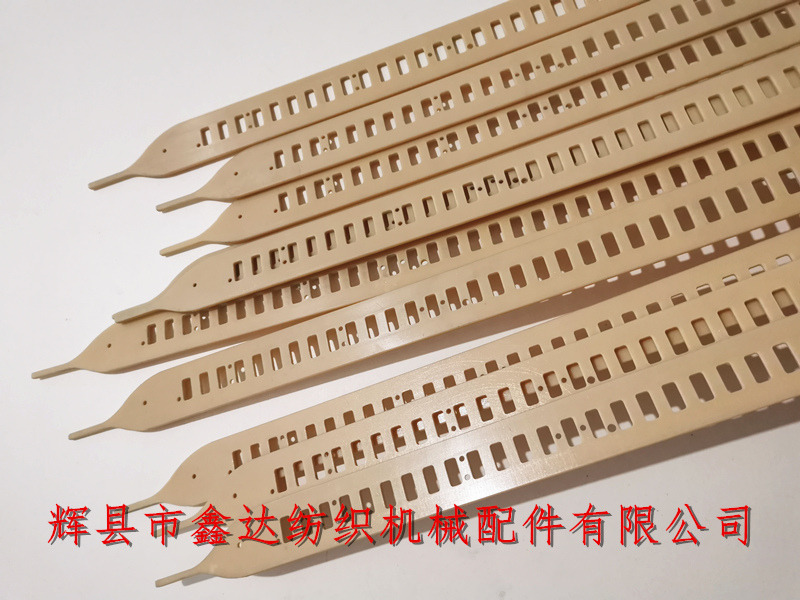

上圖是舒美特織機的送緯劍帶；接緯劍帶和送緯劍代的外形尺寸基本相同：外寬是30mm，劍帶兩側邊緣位置的厚度是3.2mm，中間長方形孔位置的厚度是2.8mm（劍帶的里側是平面）。

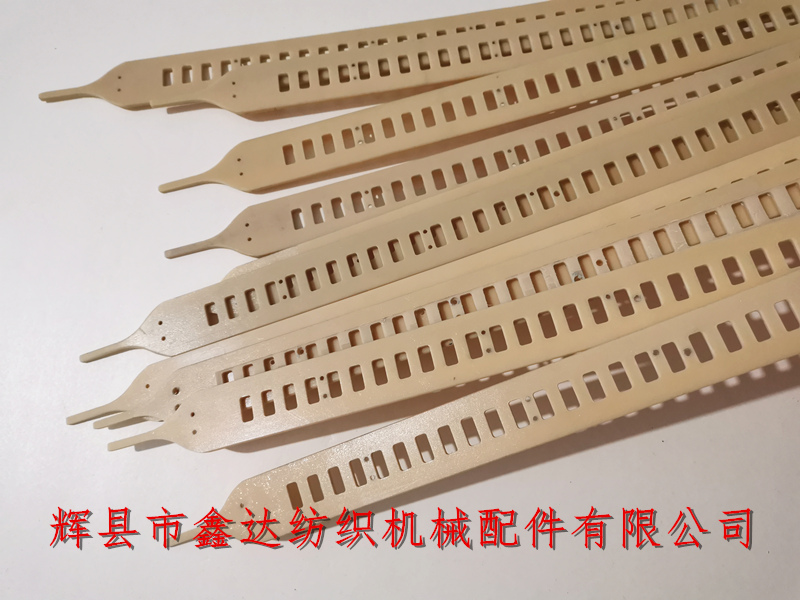

上圖是接緯劍代（帶），劍代前部的螺絲固定孔內徑是2mm，水平直線上的兩個孔間距是4.5mm（以孔的邊緣計算，中心間距是4.5+2=6.5mm），底面臺階孔的內直徑是3.7mm,。

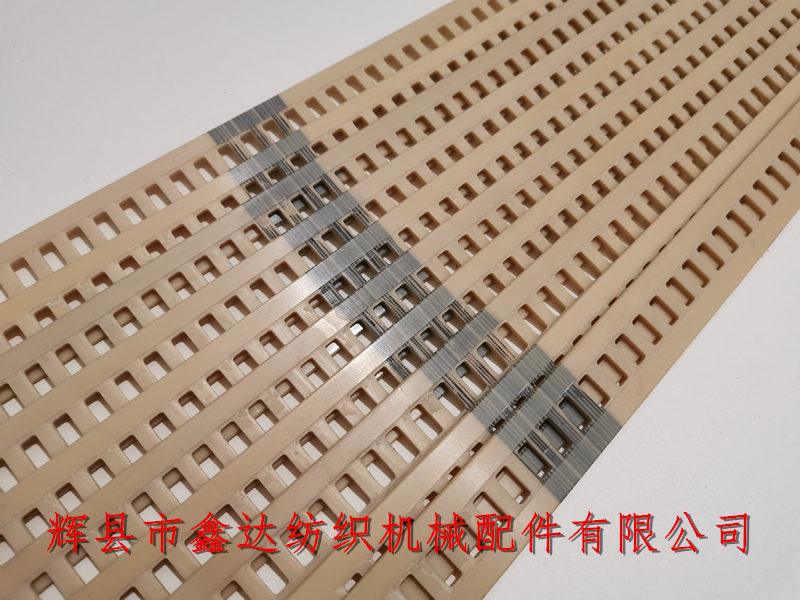

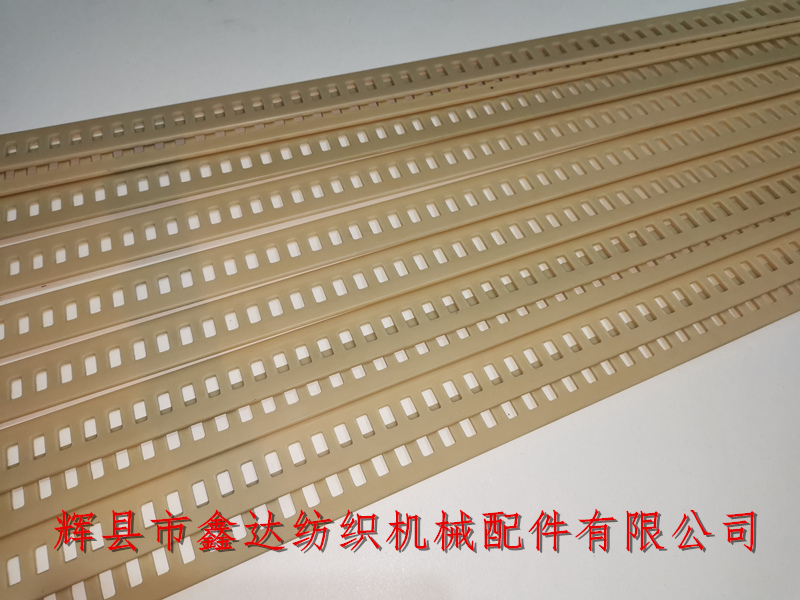

中間位置的傳劍輪牙齒孔（長方形）尺寸是：內長12mm，內寬5.7mm，相鄰兩個條形孔的間距是5.2mm，單根劍代的重量大約是240克（以長度是2450mm為準），AC/2S門幅與劍帶長度對照：210門幅的劍帶長1900mm，330門幅的劍帶長度是2450mm，380門幅對應的劍帶長度是2700mm，420門幅對應的劍代長度是3100mm，460門幅舒美特劍桿機使用的劍帶長度是3400mm。
AC/2S舒美特劍桿機劍帶的包裝是每袋10根，每箱20根，各外貿公司或國外紡織客戶，如需采購紡織劍帶,舒美特,劍桿機劍帶,劍代,AC/2S大劍桿配件等產品，請聯系我公司的楊先生咨詢。
