詳細說明：

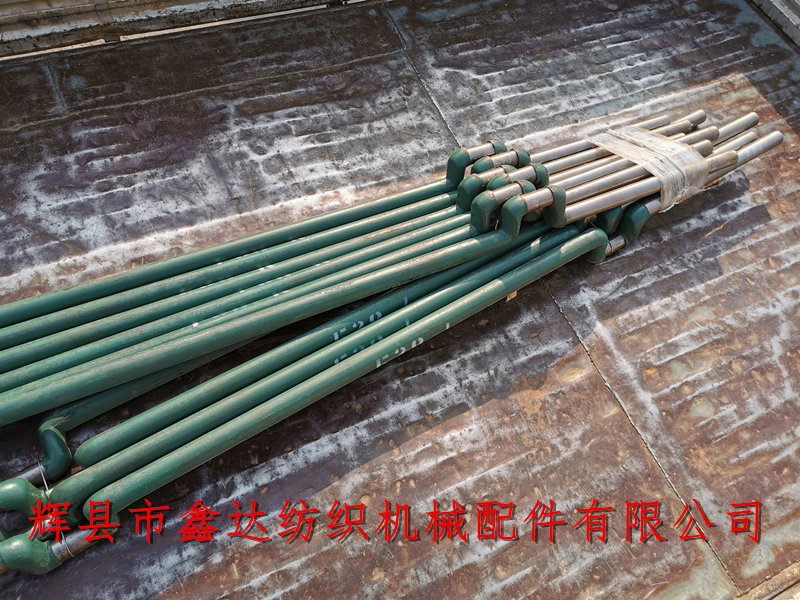

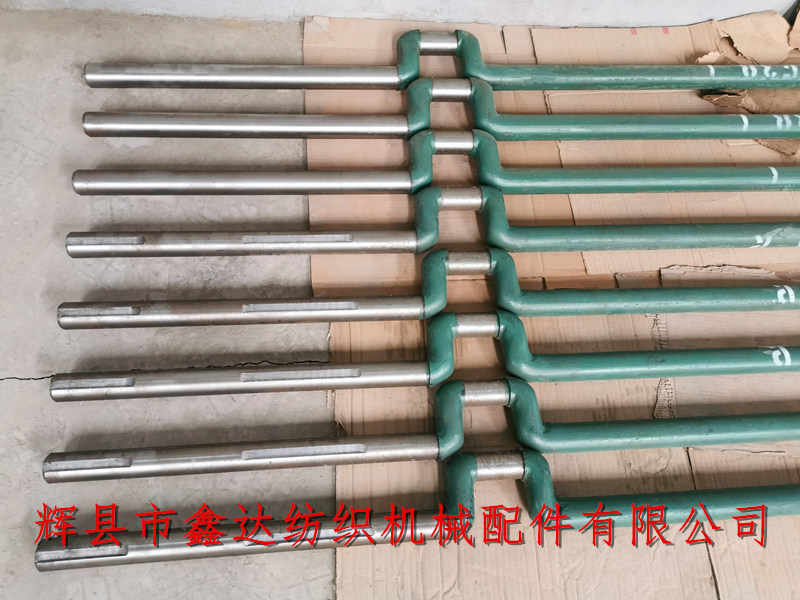

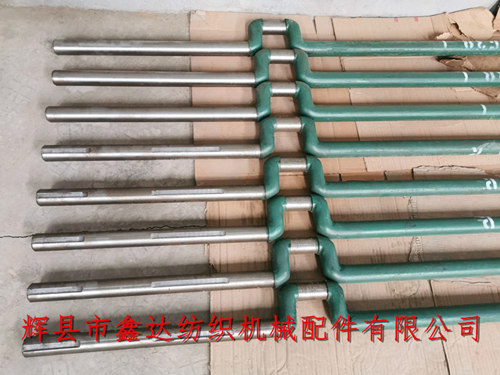

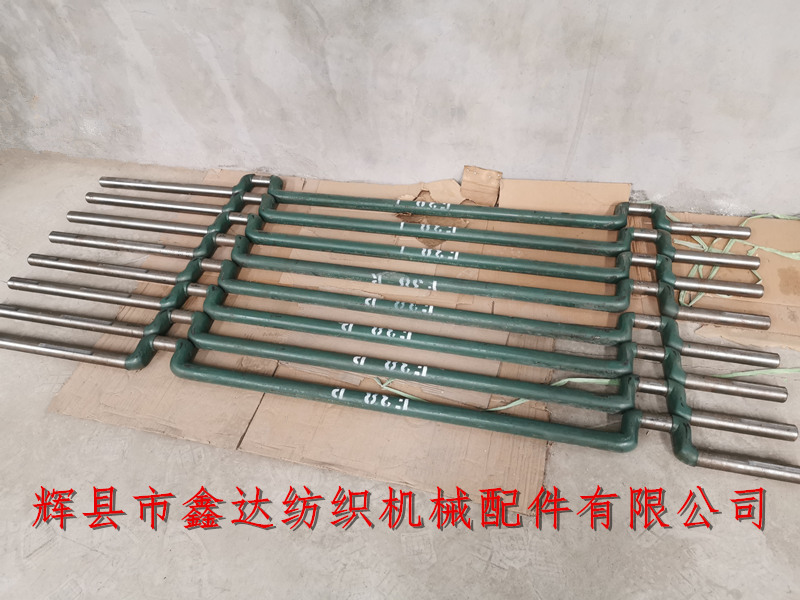

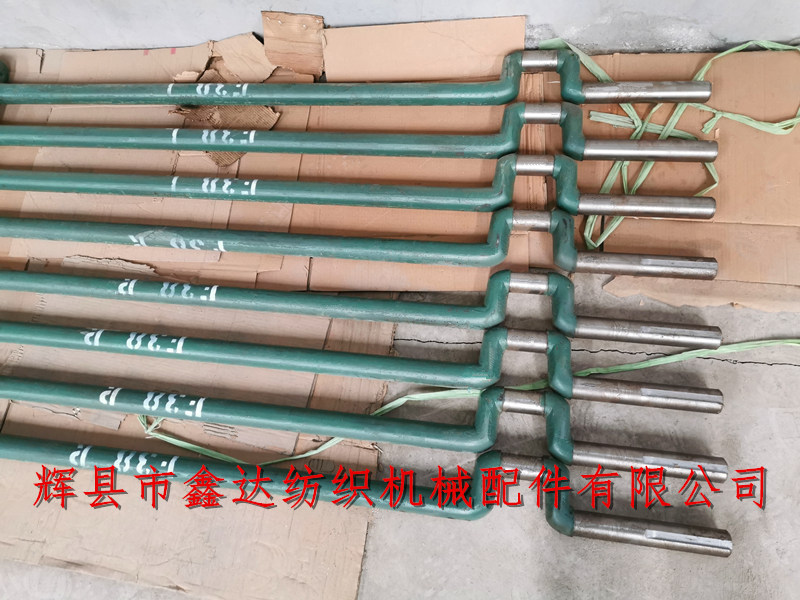

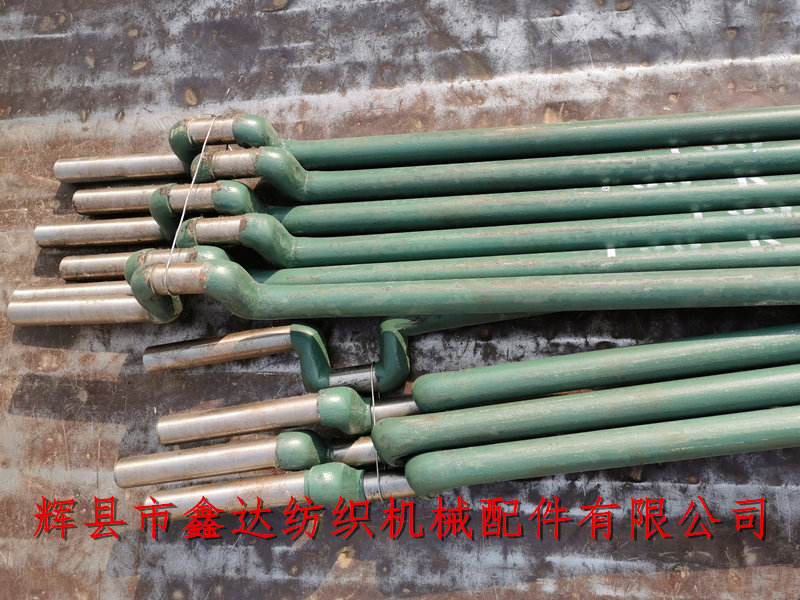

我們公司提供公制織布機F38彎軸配件，公制曲柄軸（彎軸）F38的軸直徑是38mm，分為R右手、L左手，材質是45#鋼，它的總長度為2098mm，兩個彎柄外的間距為1391mm。44寸的公制織布機彎軸固定在球面墻板上，并與球面軸承D00-1連接（插銷織機是與D1XD2銅套連接）。
上圖中公制F38彎軸的鍵槽寬度為12mm，一側的軸頭上安裝三角皮帶輪F00-4,折彎外側安裝D7（36牙）曲柄軸齒輪，曲柄中間安裝牽手組合件的軸瓦K77X78（銅套或尼龍套）。
另一側在1511織布機上安裝著手輪D8和歪輪D11，紡織機械軸類產品尺寸加工準確，我們銷售各種門幅和直徑（38毫米、40毫米、42毫米）的曲柄軸和彎軸，例如：28英寸、32英寸、36英寸、110寸織布機彎軸。
紡織彎軸是織布機的機架傳動部件，它是在緯紗織入布面后繼續給筘座腳和鋼筘提供動力，44織布機彎軸屬于有梭紡織機械機架件。如果您需要1511紡織配件曲柄彎軸采購服務，請聯系我公司咨詢詳情。
安裝說明：公制彎軸F38到踏盤軸F9垂直距離為343mm（剛好是尼龍梭子的長度，13.5英寸），允許差異±0.1-0.3mm，用343毫米定規、水平尺及測微片在靠墻板P1、P2位置檢查，彎軸左右安裝位置適當。
用儀器百分表檢查彎軸F38的折彎，彎軸轉動時經向跳動量小于0.05mm，橫向移動小于0.4毫米，織布機曲軸F38旋轉靈活，44寸織布機彎軸配件-1511型曲柄轉到上心前、上心后45度時，應自由落下，并回擺兩次。
