詳細說明：

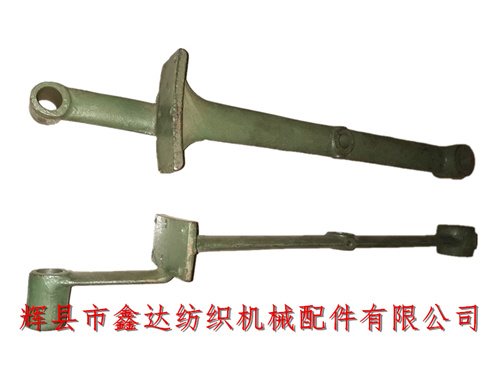

輝縣市鑫達紡織機械配件有限公司長期提供44織布機配件C3張力扇形桿，它與織布機C29后梁（后搖板）連接，C3張力扇形桿的總長是58厘米，寬度是113mm，厚度是98mm，尾部后梁孔的內直徑是28mm，中間C26孔的直徑是18mm，前部安裝C8的內孔直徑是20mm，張力扇形桿C3分左手和右手，材質是生鐵（HT15-33），單個扇形桿的重量是2.4公斤。
紡織配件C3扇形桿套在后桿C29上，鉤上制動桿彈簧C38，裝上制動桿C9一套，轉動彎軸使制動桿轉子C16與彎軸凸輪D11接觸，校正左右平齊、表面密接，如不正可銼制動桿托腳來調節。
張力調節裝置校正方法：彎軸在上心，調節制動桿托腳上支頭螺絲，使轉子C16與凸輪D11的隔距為3毫米，并檢查彈簧彈力，制度桿轉子C16應回轉靈活，使轉子芯子C31油孔要向上向外，芯子內側與扇形制動桿C9平齊。
連接連桿C4與扇形張力桿C3，使調節重錘C5垂直，校正重錘下部距離調節重錘桿下端為25毫米；校正后桿C29內側面與墻板P1后邊沿距離為32毫米；校正張力重錘桿C14前端與墻板上邊沿距離為108毫米，彎軸在上心，張力桿與制動器上部平齊放上后梁C28及平穩運動桿C13，用機后定規校正后梁與后桿C29距離為46毫米，緊平穩運動桿支頭螺絲。
用經位置線定規，以胸梁P3為基準校正筘座Q1、中絞棒O38、后梁C28的兩側高低一致。后梁以高的一側為準，低的墊皮校正；中絞棒如果低于定規3毫米以內，可在兩邊墊皮校正，如高低差異較大時，可 調節停經架掛腳O101、O102或O15上下位置。調節桿制止圈C40在導架C15中位置應根據織造品種而定。
