織布機飛梭的原因及故障排除步驟

織布機飛梭原因及故障排除：

梭子投出或在梭道受阻飛離織口稱為飛梭，有時梭子向外飛出的力不大，其頭部沖出上層經紗，梭尾軋于閉合梭口之中，仍視作飛梭。這種故障現象危害甚大，輕則軋壞機件，重則傷及人身。梭子飛行不穩或中途受阻是造成飛梭的主要原因。

(一)筘座部分

1.梭箱背板與鋼筘位置不正

(1)梭箱背板沒有裝正，梭箱背板與梭箱底板(3307C)間有雜物嵌入，使梭箱背板退到鋼筘之后，梭子投出易造成飛梭。

(2) 梭箱背板結合件用彈簧作用不良，軋梭桿(K68)沒有緊貼活動背板(3304)，投梭時活動背板向后退讓，梭子出梭箱碰筘邊造成飛梭。

(3)筘邊凸出，筘齒條凹凸不平，阻礙梭子正常飛行。

2.梭箱或筘角度不正

(1) 梭箱背板組件磨滅或平裝時角度不符合要求。

(2) 筘夾木(3220B) 破損，鋼筘松動大，與走梭板角度發生變化，影響梭子飛行。

(3)彎曲滑板彈簧(M18)彈力弱，彎曲滑板(M16)位置不正，彎曲滑板與彎曲滑板轉子(K84W)作用時間過遲，梭子投出時筘會后退，使梭子失去正確的飛行導向面，造成飛梭。

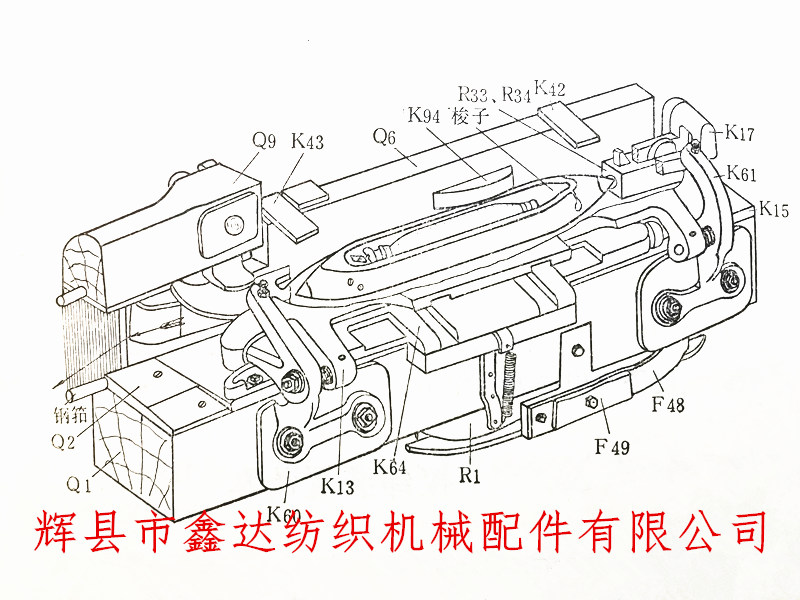

3.梭箱

梭箱蓋板(3305) 外側過低，里側高度又超過3.2mm，使梭子出梭箱時飛行方向不正；梭箱前面保護板(3306A)外側與梭箱背板間距過小，里側間距又大于3.2mm， 使梭子出梭箱時向機前偏斜，易造成飛梭。

4.筘框木組件不正

(1) 走梭板(3310B)松動或高出梭箱底板(3307C、3308C)0.8mm以上，梭子出梭箱時底部受阻飛出梭口。走梭板弧不正確，影響梭子飛行，造成飛梭。

(2)搖軸掛腳(F19)、銘座腳(3244、3245)等松動，造成箱座左右傾斜，或筘框木(3222C)松動，使梭子飛行不穩，易飛梭。

(3)龍門檔（J00-2）突出筘面，梭子出梭箱時飛行受阻，造成飛梭。

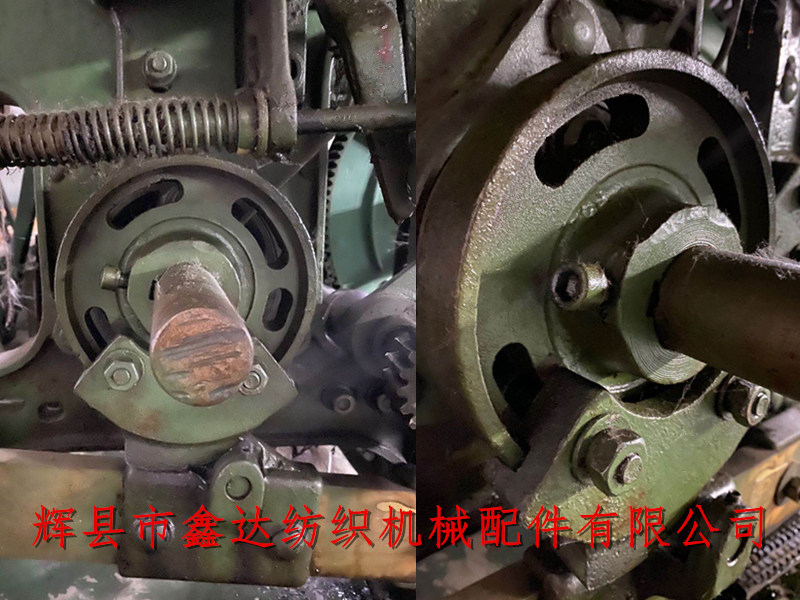

（二）投梭與開口不良

1.開口時間遲，投梭時間早，易造成飛梭，梭口不清晰，底層經紗過高，梭子漂浮，易造成飛梭。

2.邊撐過高，邊部底層經紗使梭子上抬，飛離梭道。檢查經紗上機張力，局部經紗是否有松弛。

3.打梭棒磨滅或未裝正，皮結磨損，皮眼低于梭尖，左右手用反等，都可能改變梭子飛行方向。

4.梭子磨滅，側壁角度改變，梭子重心不正等造成飛行不穩，

5.開口時間遲，投梭力又過大，易造成飛梭。

6.經紗或飛花纏繞梭口，梭子飛行受阻而飛梭。

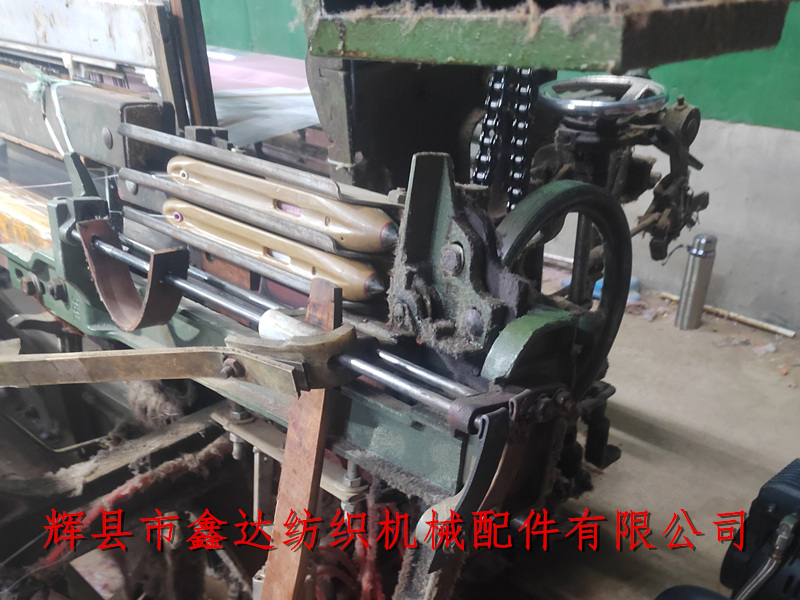

（三）多梭箱調節不良

1.變換側梭箱四梭位未調好，與走梭板高低誤差超過0.8mm，梭子出梭箱受阻而飛離織口。

2.梭箱接座（1515-8140）未調正，使整個梭箱傾斜，梭子沿梭箱底板（1515-8124）傾斜投出，造成飛梭（或軋梭）。

3.梭子升降時間與投梭時間配合不當。

以上是織布機在生產過程中出現飛梭的幾個常見主要原因，根據飛梭原因提供了多種檢修步驟及修正飛梭故障的方法，歡迎交流學習。
