G263系列圓盤織布機說明及構造原理

本文重點介紹G263系列圓盤織布機說明及構造原理，我們使用換紆投梭原理等圖紙對自動換紆構造進行詳細的介紹，便于紡織同行熟悉織布機說明,織布機原理,織布機參數,圓盤織機原理，滿足我國提升織布機創新生產及維修技術并更新織布機設備的要求。

前言說明：

G263(Z)圓盤織機是一款適用于織造純棉和混紡棉紗的棉織機，適合織造緯密40-80根/英寸的織物，織機門幅主要有G263-1250mm、G263Z-1350mm、G263Z-1500mm三種，機器轉速在185-200r/min，經軸盤片采用φ550mm或φ600mm，配用的電動機與1511和1515型的相同-0.8KW。

（1）梭子尺寸：390mmX48mmX35mm（梭子總長X梭底寬X梭壁后高）

（2）帶鐵箍緯管尺寸：長190mm，緯管箍外徑27mm

（3）鋼筘尺寸：長度1302mmX筘高120mm、1404mmX120mm、1578mmX120mm（根據織布機的門幅計算）。

G263圓盤織布機在正常工作時，運轉平穩，三主軸轉動靈活，軸向間隙小于0.4mm，曲軸齒輪與踏盤軸齒輪配合良好，齒側間隙小于1.5mm。當離合器開始工作時，滿開梭口應清晰，梭子進出梭道時沒有不正常夾梭現象。

（1）圓盤織機的筘座在后心梭口的下層經紗面離走梭板平面約1mm或貼平，不能與走梭板產生摩擦。筘座在后心時，前起綜框與筘帽應保持15-20mm間隙。

（2）踏盤曲面與踏綜轉子的表面接觸良好，接觸表面平行度0.2mm。

（3）投梭轉子與投梭鼻的曲面接觸良好，接觸表面平行度0.1mm，梭箱底板與梭箱背板和梭箱前板的角度為86.5°。

（4）梭箱寬度：內側為梭寬+3mm，外側為梭寬+1.6mm；梭箱高度：內側為梭高+4mm，外側為梭高+2mm。

（5）梭箱底板與走梭板相接處的走梭面必須平齊，水平方向的走梭板弧線（中凹）1.5mm，鋼筘（向后中凸）1.5mm。

（6）卷取鉤相對保持鉤的移距為三牙半，邊撐盒到鋼筘的間隙1.6mm，邊撐蓋邊面與走梭板面之間的距離為22mm（G263）、32mm（G263Z）。

換紆系統技術要求：

（1）棘輪套筒回轉靈活，三個掣子與棘輪接觸良好，扳動手柄再放開時，棘輪能自行轉過一個牙齒。

（2）換紆圓盤、鍵盤、導紗盤三者位置相互對準，導鐵平面與持紆圓盤的凹面平齊或縮進0.5mm

（3）換紆錘弧面與紆管箍的間隙：上抬時3mm，壓下時1mm。

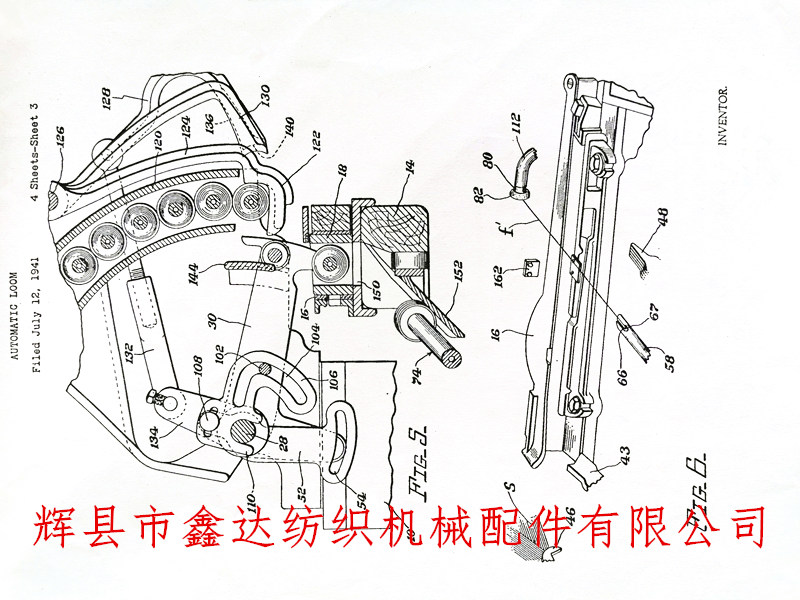

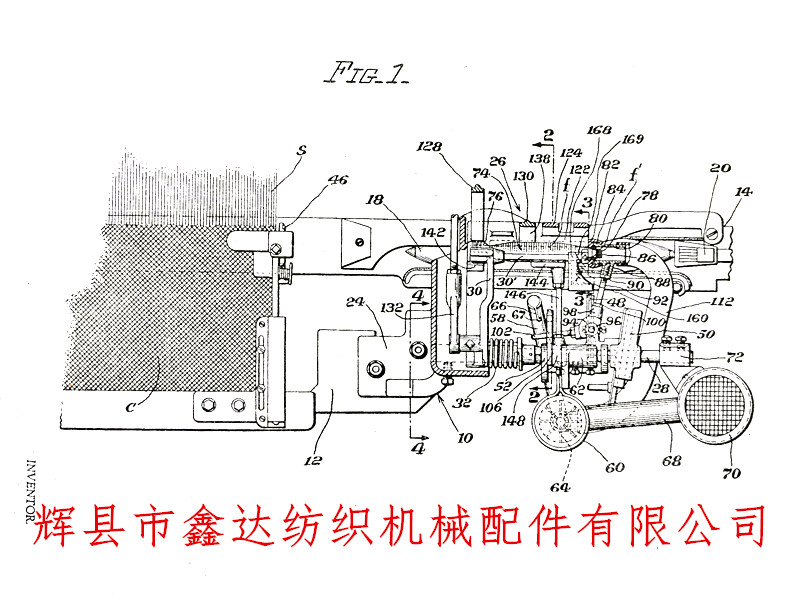

以上是G263織布機說明和G263Z織布機原理,所附圖片為圓盤織布機構造原理圖，圓盤織布機的不同設計方式是對換紆、換梭織機種類的補充，它是以減少故障率，提高生產效率為本。
